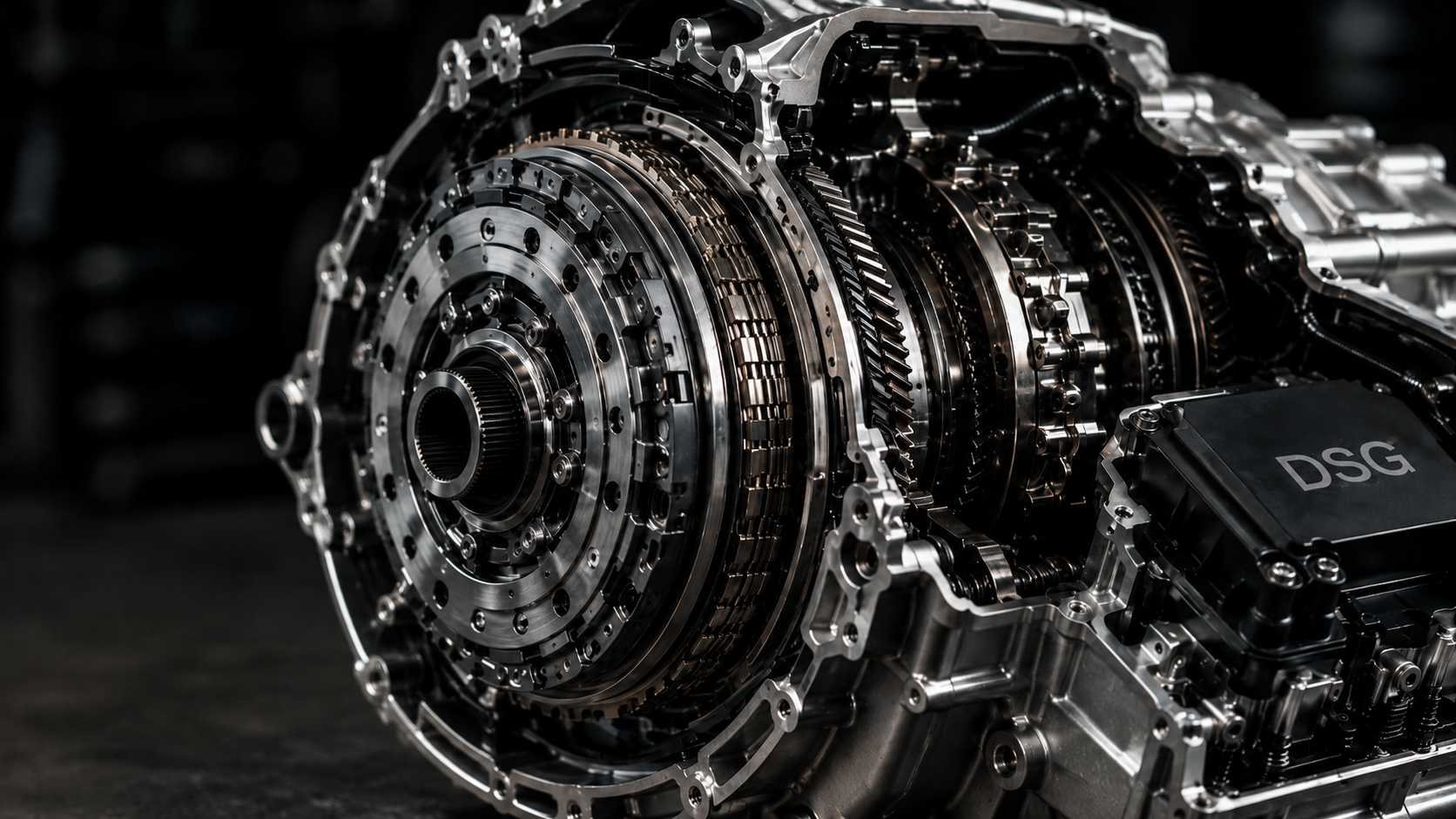

Das DSG-Getriebe (Direct Shift Gearbox) ist ein automatisiertes Schaltgetriebe mit zwei unabhängigen Kupplungen, das die Schaltgeschwindigkeit eines Schaltgetriebes mit dem Komfort eines klassischen Automatikgetriebes verbindet. Im Gegensatz zum Drehmomentwandler gibt es hier keine Flüssigkeitsverbindung zwischen Motor und Getriebe: Das Drehmoment wird direkt über Reibscheiben übertragen, und das Schalten erfolgt ohne Unterbrechung der Kraftübertragung. Ein Verständnis dafür, wie das DSG-Getriebe im Inneren aufgebaut ist, hilft dabei, Störungen genauer zu diagnostizieren und den richtigen Fahrstil zu wählen.
Funktionsprinzip: zwei Kupplungen – zwei Teilgetriebe
Das wesentliche Konstruktionsmerkmal des DSG-Getriebes sind zwei separate Teilgetriebe, jedes mit einer eigenen Kupplung und einem eigenen Satz von Gängen:
- Kupplung 1 bedient die ungeraden Gänge – 1, 3, 5 und 7.
- Kupplung 2 ist für die geraden Gänge – 2, 4, 6 – sowie den Rückwärtsgang zuständig.
Beide Wellen sind koaxial angeordnet: Die innere Welle verläuft durch einen Hohlkanal in der äußeren Welle des zweiten Mechanismus. Dadurch sind die beiden Hälften des Getriebes konstruktiv voneinander unabhängig, obwohl sie physisch in einem kompakten Gehäuse untergebracht sind. Genau diese Architektur unterscheidet das DSG-Kupplungssystem grundlegend vom Aufbau eines klassischen Automatikgetriebes, bei dem das Drehmoment durch einen einzigen Drehmomentwandler geleitet wird.
Vorauswahl der Gänge: Warum das Schalten fast augenblicklich erfolgt
Der Hauptvorteil des DSG ist die Vorauswahl des nächsten Gangs noch vor dem eigentlichen Schaltvorgang. Während das Fahrzeug beispielsweise im 3. Gang mit geschlossener Kupplung 1 fährt, bereitet die Steuereinheit bereits den 4. Gang im zweiten Teilgetriebe vor und hält dabei die Kupplung 2 geöffnet. Im Moment des Schaltvorgangs:
- Kupplung 1 wird sanft geöffnet.
- Kupplung 2 wird gleichzeitig geschlossen.
- Die Antriebskraft wird ohne Unterbrechung von einem Mechanismus auf den anderen übertragen.
- Der gesamte Vorgang dauert weniger als 200 Millisekunden.
Das Getriebesteuergerät analysiert kontinuierlich die Fahrzeuggeschwindigkeit, die Position des Gaspedals, die Raddrehzahl und den gewählten Fahrmodus, um vorherzusagen, welcher Gang als Nächstes benötigt wird. Bei einer dynamischen Fahrweise hält das System einen niedrigeren Gang bereit, bei gleichmäßiger Fahrt einen höheren. Das ist die praktische Antwort auf die Frage, wie das DSG-Getriebe auf der Ebene des Steuerungsalgorithmus funktioniert.
Trockene DSG-Kupplung vs. nasse: Was ist der Unterschied?
DSG-Getriebe werden mit zwei Kupplungstypen hergestellt, wobei die Wahl des Typs vom Drehmoment des Motors abhängt.
Trockene DSG-Kupplung (z. B. DQ200)
Die trockene DSG-Kupplung arbeitet ohne Ölbad: Die Scheiben werden durch einen elektromechanischen Aktuator in Bewegung gesetzt und reiben trocken aneinander. Diese Lösung eignet sich für Motoren mit einem Drehmoment von bis zu etwa 250 Nm und bietet einen höheren mechanischen Wirkungsgrad, da keine Verluste durch den Ölwiderstand entstehen. Gleichzeitig ist die DSG-Trockenkupplung anfälliger für Überhitzung bei häufigen Stopps im Stau und längerem Durchdrehen der Räder.
Nasskupplung (DQ250, DQ381, DQ500)
Bei der Nassausführung sind die Kupplungsscheiben ständig in ein Ölbad eingetaucht, das die Baugruppe gleichzeitig kühlt und schmiert. Dies ermöglicht die Übertragung eines höheren Drehmoments – bis zu 600 Nm bei der Variante DQ500 – und sorgt durch ein stabileres thermisches Verhalten für eine längere Lebensdauer. Der Hydraulikdruck zum Einrücken der Scheiben wird von einer separaten Ölpumpe erzeugt.
| Parameter | Trockenkupplung | Nasskupplung |
|---|---|---|
| Max. Drehmoment | bis zu ~250 Nm | bis zu 600 Nm |
| Wirkungsgrad | höher | etwas niedriger |
| Lebensdauer der Kupplung | 80.000–150.000 km | 150.000–300.000 km |
| Kühlung | Luftkühlung | Ölbad |
| Kupplungsölwechsel | nicht vorgesehen | alle 40.000–60.000 km |
DSG-Kupplung im Vergleich zur Kupplung in einem klassischen Automatikgetriebe
Ein klassisches Automatikgetriebe verbindet Motor und Getriebe über einen Drehmomentwandler – eine Flüssigkeitskupplung ohne festen mechanischen Kontakt. Die Kupplung eines solchen Automatikgetriebes weist immer einen gewissen Schlupf auf, was den Wirkungsgrad verringert. Im DSG-Getriebe arbeiten anstelle des Drehmomentwandlers zwei Trocken- oder Nasskupplungen, die direkt miteinander verbunden sind:
- Höherer Wirkungsgrad – keine Schlupfverluste, das Drehmoment wird mechanisch übertragen.
- Schnellere Schaltvorgänge – weniger als 200 ms gegenüber 300–500 ms bei einem klassischen Drehmomentwandler.
- Geringerer Kraftstoffverbrauch – typischerweise 5–15 % weniger im Vergleich zu einem herkömmlichen Automatikgetriebe.
- Direktere Reaktion auf das Gaspedal – kein „Gummieffekt“ beim Beschleunigen.
- Kompaktere Bauweise – geringere Gewichts- und Platzbelastung der Baugruppe.
Moderne Automatikgetriebe mit Hydraulikwandler und 8–10 Gängen haben den Effizienzrückstand verringert, doch hinsichtlich Schaltgeschwindigkeit und sportlichem Fahrverhalten liegt das Doppelkupplungsgetriebe weiterhin vorn.
Mechatronik – die Steuerzentrale des Systems
Die Mechatronik-Einheit vereint die elektronische Steuereinheit, die Hydraulikventile und die Sensoren in einer kompakten Baugruppe. Über Magnetventile regelt sie den Öldruck, der direkt die Kupplung betätigt und den gewählten Gang einlegt, und verarbeitet zudem die Signale der Drehzahl-, Temperatur- und Wellenpositionssensoren. Die meisten „schwebenden“ Störungen des DSG – Ruckeln beim Anfahren, Stöße beim Schalten, Getriebefehleranzeigen im Armaturenbrett – hängen gerade mit der Mechatronik zusammen und nicht mit den Reibscheiben selbst.
Häufige Missverständnisse bezüglich des DSG
„Das DSG ist ein gewöhnliches Automatikgetriebe.“ Technisch gesehen handelt es sich um ein automatisiertes Schaltgetriebe: Die Kupplung ist hier eine Reibungskupplung und kein Drehmomentwandler, weshalb die Funktionsweise eher einem elektronisch gesteuerten Schaltgetriebe ähnelt.
„Eine Trockenkupplung ist immer schlechter als eine Nasskupplung.“ Bei Motoren innerhalb des ausgelegten Drehmomentbereichs funktioniert die DSG-Trockenkupplung einwandfrei. Probleme entstehen meist durch einen ungeeigneten Fahrstil – häufiges Anfahren und Anhalten im dichten Stadtverkehr.
„Das DSG ist wartungsfrei.“ Falsch: Bei der Nasskupplung und dem Mechatronikmodul ist ein regelmäßiger Ölwechsel gemäß den Wartungsintervallen erforderlich, und bei den Trockenvarianten muss das Getriebeöl der Zahnräder unbedingt gewartet werden.
„Jedes Ruckeln deutet auf einen Defekt hin.“ Leichte Stöße beim Anfahren können bei Trockenvarianten normal sein. Starke Vibrationen, Ruckeln während der Fahrt oder Verzögerungen beim Gangwechsel sind jedoch bereits ein Grund für eine Diagnose der Mechatronik.
Fazit
Das DSG-Getriebe kombiniert zwei unabhängige Kupplungen und einen Vorwahlmechanismus, wodurch der Gangwechsel ohne Zugunterbrechung in weniger als 200 ms erfolgt. Die Art der Kupplung – trocken oder nass – bestimmt das zulässige Drehmoment, die Lebensdauer und die Wartungsintervalle, während die Mechatronik die anfälligste Komponente des gesamten Systems bleibt. Das Verständnis dieser Architektur ermöglicht es, die Symptome von Störungen genauer zu interpretieren und fundierte Entscheidungen über Reparatur oder Wartung zu treffen.
